產品說明
概述

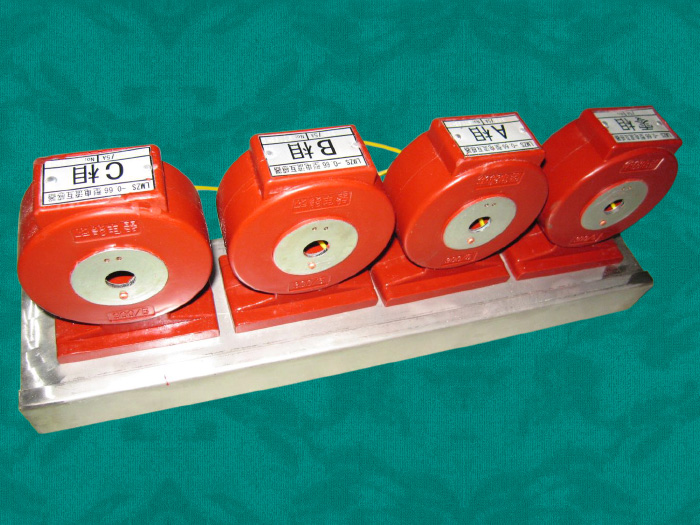

LMZS-0.66型戶外干式電流互感器是我廠根據當前電網改造需要，開發研制的種新型低壓防竊電計量裝置。該產品由電流互感器、防盜盒、電纜、電表箱等組成，直接裝于變壓器的二次裝頭，從二次導電桿上獲取電壓、電流進行計量。該產品改以往防盜表箱體積大、安裝不方便、易發熱等缺陷，并能有效地防止從互感器或二次導電桿上竊電的現象。
該產品電流互感器采用環氧樹脂澆注成型，防盜盒和電表箱采用不銹鋼制造；其間采用鎧裝電纜連接，能在戶外長期運行。
變壓器容量所配互感器對照（供參考）
| 變壓器容量kVA) | 二次輸入(A) | 導桿直徑（㎜） | 二次導桿相間距離 | 所配互感器電流比 | 容量(VA) | 等級 | |
| S7 | S9(S11) | ||||||
| 30 | 43.3 | φ12 | 75-90 | 80-110 | 50/5 | 2.5 |
0.2 0.5 0.2S 0.5S |
| 50 | 72.2 | 75/5 | |||||
| 80 | 115.5 | 100/5 | |||||
| 100 | 144.3 | 150/5 | 5 | ||||
| 125 | 180 | 200/5 | |||||
| 160 | 231 | 250/5 | |||||
| 200 | 288.7 | 300/5 | 10 | ||||
| 250 | 360.9 | 16（φ20） | 100 | 110 | 400/5 | ||
| 315 | 455 | φ20 | 500/5 | ||||
| 400 | 577 | 120 | 600/5 | ||||
| 500 | 722 | φ20～φ30 | 100-120 | 800/5 | |||
| 600 | 866 | 1000/5 | 15 | ||||
| 800 | 1154.7 | 1200/5 | |||||

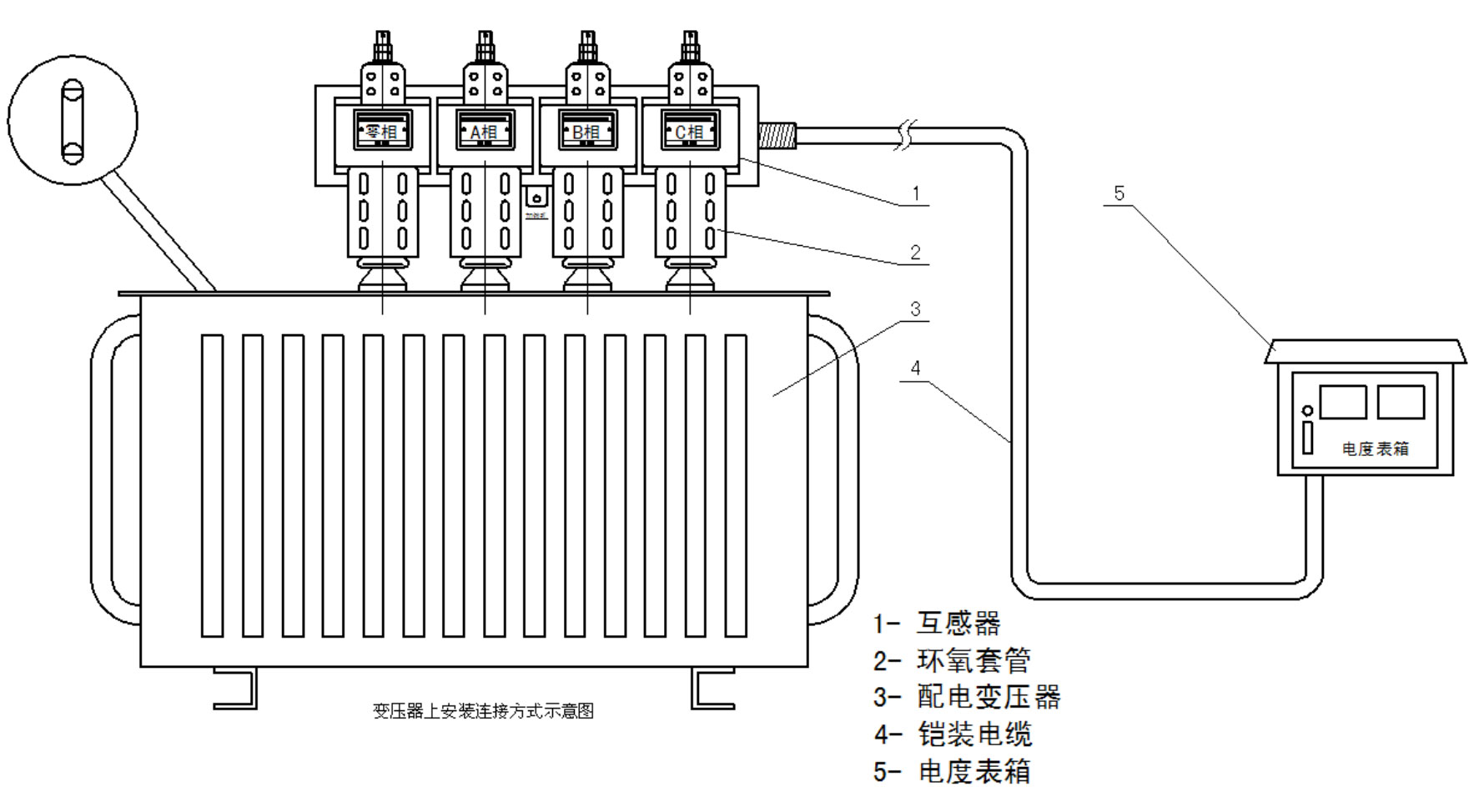

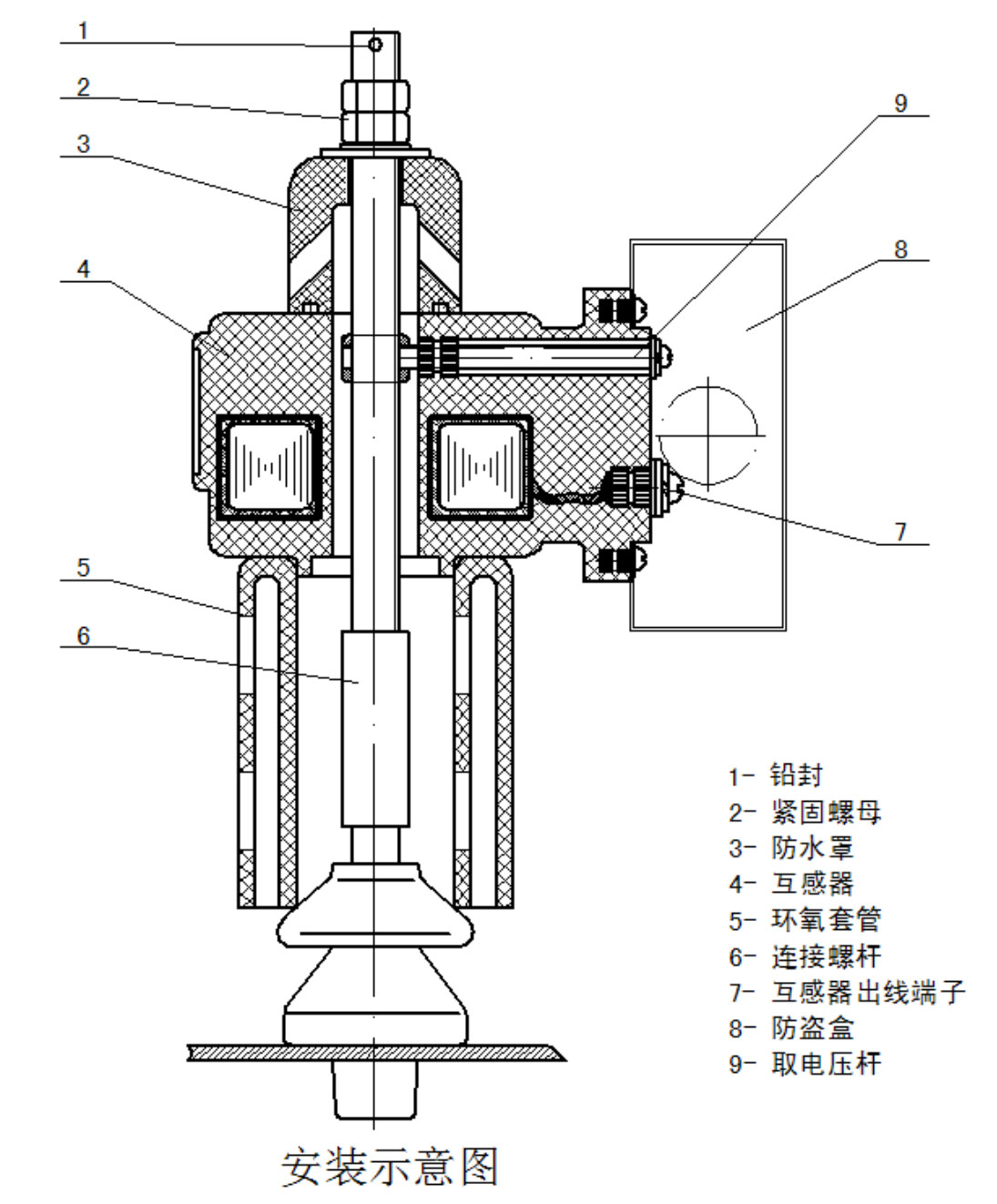

安裝和使用LMZS1-0.66(A)安裝示意圖
